MOSFET&IGBT ドライブ用高速トランス
High Frequency Pulse Transformers

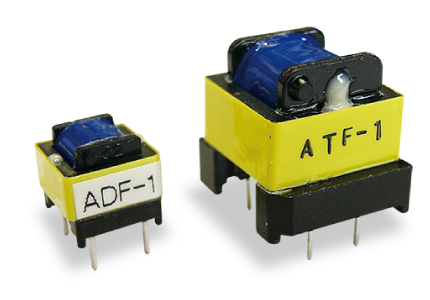

ADF/ATFシリーズ

  • RoHS 10
ADF/ATFシリーズ

特 長

  • 超小型高耐圧品
    ADF(コアサイズ 8mm)
    ATF(コアサイズ 13mm)
  • 低リーケージインダクタンス
  • 低入出力間容量

用 途

  • パワーMOSFET&IGBT駆動回路
  • 高耐圧信号絶縁(フィードバック用途等)
  • DC-DCコンバータ回路
  • 信号伝送回路
  • そのほか高耐圧・小型が要求される回路

共通仕様

絶縁耐圧 動作温度範囲 保存温度範囲
ADF:AC3000V(1分間)
ATF:AC3500V(1分間)
-10℃~+70℃ -20℃~+105℃

ブロック図

ADF/ATFシリーズ ブロック図
ADF/ATFシリーズ ブロック図
