高耐圧絶縁電圧センサーDCPT
Isolated High Voltage Sensors

VDA04K1250

  • RoHS 10
  • IEC準拠

±1250V入力
高電圧直接入力タイプ
《絶縁耐圧4000V 部分放電耐量1500V》

VDA04K1250

1250Vの高電圧を直接入力できるタイプなので750V架線における電圧検出や、高圧インバータなどのDC800ラインでの検出に最適な分圧抵抗付き小型・高耐圧アイソレーションアンプです。

特 長

  • 高電圧直接入力可能
  • 高耐圧品 AC4000V
  • 高信頼性

電気的特性(Ta=25℃)(入力電圧の絶対値:DC1700Vmax.)

電源電圧 変換比 入力電圧範囲 出力電圧範囲 出力電圧
直線性
15V 1250V:10V ±1250V ±10V ±0.5%
部分放電
開始電圧
絶縁耐電圧 動作使用温度
範囲
外形寸法(mm)
W×D×H
AC1.5kV AC4kV -40~+95℃ 90×65×29.1

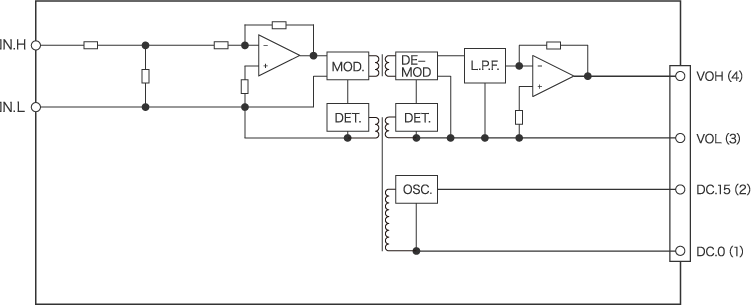

ブロック図

VDA04K1250 ブロック図
