昇圧用高周波高圧トランス
High Frequency Pulse Transformers

HVTシリーズ

  • RoHS 10
HVTシリーズ

特 長

  • HVTシリーズは当社の巻線技術を駆使することで
    トランスの小型化を実現
  • 使用周波数50kHz~80kHzの範囲において入力
    電圧5~30Vを1kV~9kVDC(2~4倍圧整流後)
    の出力に昇圧

用 途

  • 直流高圧電源機器

共通仕様

動作温度範囲 保存温度範囲
-10℃~+70℃ -20℃~+105℃

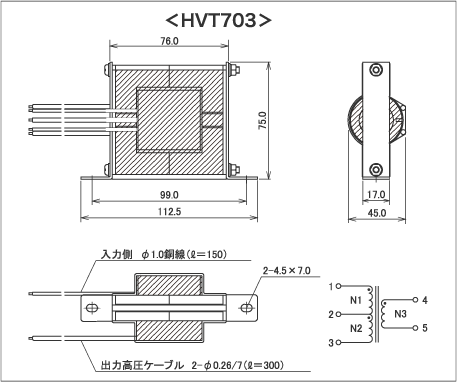

寸法図及び結線図

HVTシリーズ 寸法図及び結線図
HVTシリーズ 寸法図及び結線図
HVTシリーズ 寸法図及び結線図
HVTシリーズ 寸法図及び結線図
HVTシリーズ カタログダウンロード カタログDL
