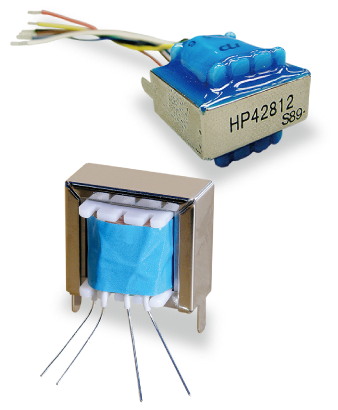

サイリスタドライブ用トランス 高耐圧品
High Frequency Pulse Transformers

HPシリーズ

  • RoHS 10
HPシリーズ

特 長

  • 入出力からのノイズを防止する静電シールド付き
  • 温度、湿度、衝撃性に優れた長期信頼性

用 途

  • 出力電圧調整器
  • 電動機速度制御器
  • 調光器
  • 温度調整器

共通仕様

使用周波数範囲 絶縁耐圧 動作温度範囲 保存温度範囲
50Hz~400Hz HP3:AC3000V(1分間)
HP4:AC4000V(1分間)
-20℃~+80℃ -30℃~+105℃

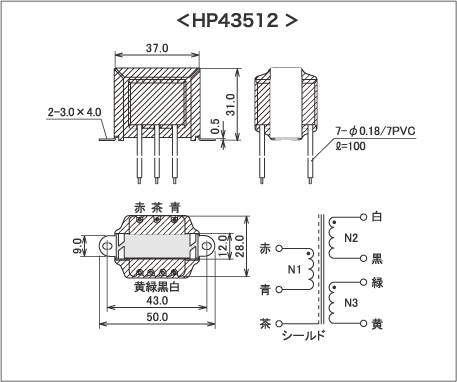

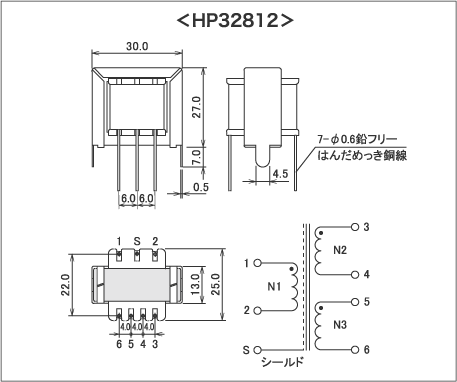

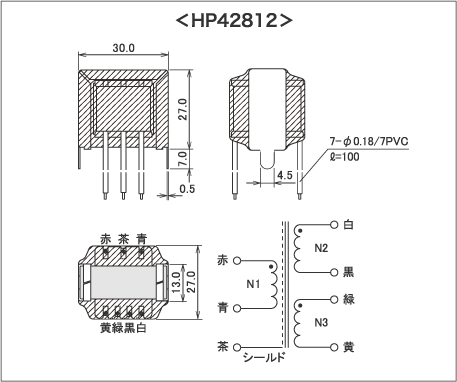

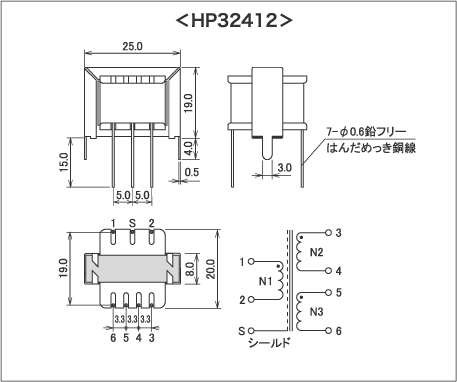

ブロック図

HPシリーズ ブロック図
HPシリーズ ブロック図
HPシリーズ ブロック図
HPシリーズ ブロック図
HPシリーズ カタログダウンロード カタログDL
