超小型高性能アイソレーションアンプ
Isorated Amplifiers

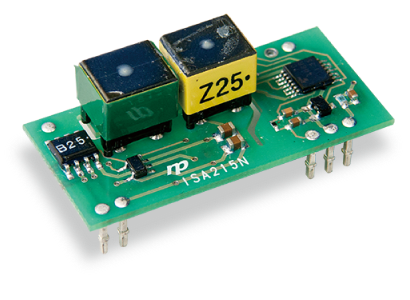

ISA215N
+5V入出力・超小型・低価格
《広温度範囲保証と耐振性強化品》
トランス結合方式のアイソレーションアンプで、弊社のトランス小型高耐圧技術を生かし、今までにない小型化と低価格を実現しました。また、使用温度範囲が広く、耐振性に優れています。
特 長
- ● 耐振性強化品 1回路2ポートタイプ
- ● 広温度範囲保証 -40℃～85℃
- ● 入出力間容量が小さい 6pF(typ.)
- ● 同相信号除去比(CMRR)が高く、標準で
130dBを確保
電気的特性（Ta=25℃）
| 回路数 | 電源電圧 | 入力信号範囲 | 出力信号範囲 | オフセット 電圧 |
|---|---|---|---|---|
| 1 | 15V | 0～5V | 0～5V | ±10mV |
| 非直線性 | 絶縁耐電圧 | 動作使用温度 範囲 |
外形寸法(mm) Ｗ×Ｄ×Ｈ |
|---|---|---|---|
| ±0.05%F.S. | AC2kV | -40～+85℃ | 41×19×12 |
ブロック図
