サイリスタドライブ用トランス
High Frequency Pulse Transformers

PSD/SDシリーズ

  • RoHS 6
  • RoHS 10
PSD/SDシリーズ

特 長

  • サイリスタゲート駆動専用設計
  • 高絶縁性樹脂含侵により長期にわたり安定的な動作
  • 一連のシリーズにより最適なゲート駆動が可能

用 途

  • 出力電圧調整器
  • 電動機速度制御器
  • 調光器
  • 温度調節器
  • その他、多用途の制御が可能

共通仕様

使用周波数範囲 絶縁耐圧 動作温度範囲 保存温度範囲
50Hz~400Hz AC2000V(1分間)
(N1-N2-N3)
-20℃~+80℃ -30℃~+105℃

応用回路例

PSD/SDシリーズ 応用回路例

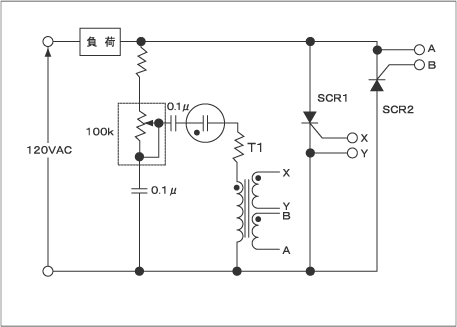

PSD/SDシリーズ 応用回路例

寸法図及び結線図

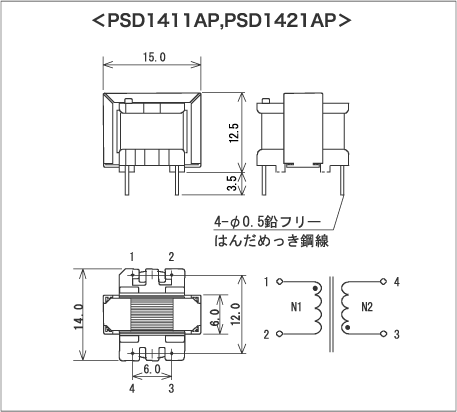

PSD/SDシリーズ 寸法図及び結線図

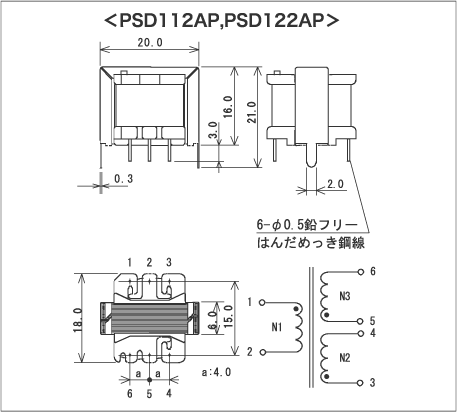

PSD/SDシリーズ 寸法図及び結線図

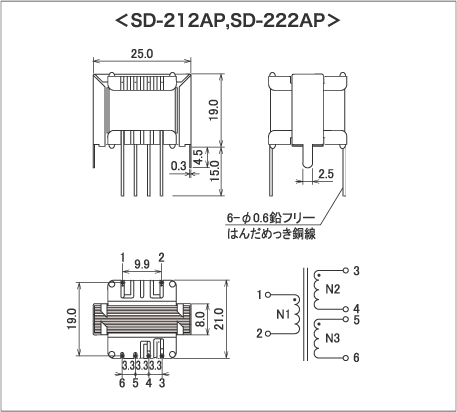

PSD/SDシリーズ 寸法図及び結線図

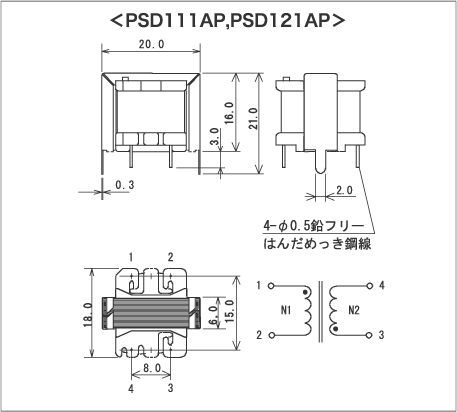

PSD/SDシリーズ 寸法図及び結線図

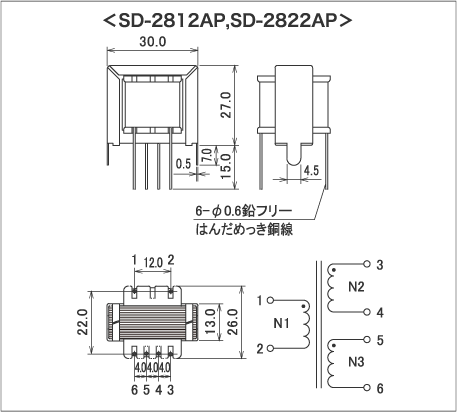

PSD/SDシリーズ 寸法図及び結線図

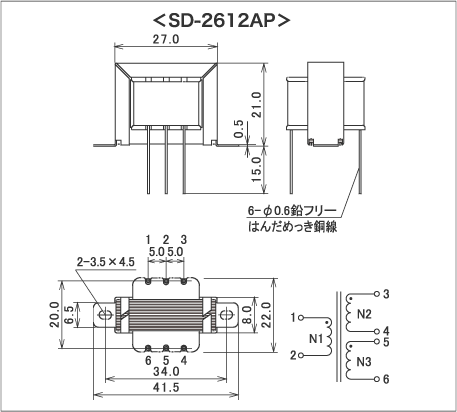

PSD/SDシリーズ 寸法図及び結線図
PSD/SDシリーズ カタログダウンロード カタログDL
