超小型高性能アイソレーションアンプ
Isorated Amplifiers

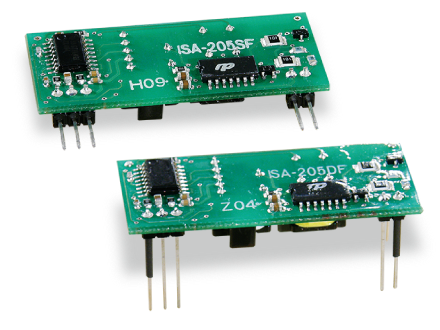

ISA205シリーズ(SF/DF)

  • RoHS 10

±5V入出力・小型・低価格

ISA205シリーズ(SF/DF)

トランス結合方式のアイソレーションアンプで、弊社のトランス小型高耐圧技術を生かし、今までにない小型化と低価格を実現しました。
±5V入力仕様のため、交流検出や偏磁検出など、多用途に使用出来ます。

特 長

  • 省スペース品
  • シンプル回路で低価格、高信頼性
  • ±5V入力
  • 1回路2ポートタイプ

電気的特性(Ta=25℃)

回路数 電源電圧 入力信号範囲 出力信号範囲 オフセット
電圧
1 15V ±5V ±5V ±10mV
非直線性 絶縁耐電圧 動作使用温度
範囲
外形寸法(mm)
W×D×H
±0.5%F.S. AC2.5kV -10~+70℃ 54×15×25

ブロック図

ISA205シリーズ(SF/DF) ブロック図
